براکت های نصب پنل PV: راهنمای کامل برای بهره وری خورشیدی

آیا پتانسیل پنل خورشیدی خود را به حداکثر می رسانید؟ براکت های نصب پنل PV برای بهره وری خورشیدی بسیار مهم هستند. بدون آنها، پانل ها در معرض آسیب و کاهش تولید انرژی هستند. در این راهنما، اهمیت این براکت‌ها و چگونگی افزایش تاسیسات خورشیدی را بررسی خواهیم کرد. در مورد انواع مختلف، مواد و نکات نصب برای اطمینان از پایداری و عملکرد منظومه شمسی خود خواهید آموخت.



آشنایی با براکت های نصب پنل PV

براکت های نصب پنل PV چیست؟

براکت‌های نصب پنل PV قطعات سخت‌افزاری هستند که پنل‌های خورشیدی را روی سطوح مختلف مانند سقف، دیوار یا زمین محکم می‌کنند. آنها به عنوان پانل های نگهدارنده فونداسیون در محل خود عمل می کنند و از ثابت ماندن و قرارگیری صحیح آنها برای جذب نور خورشید اطمینان می دهند. بدون این براکت ها، پانل ها می توانند جابجا شوند یا در اثر باد، باران یا برف آسیب ببینند. آنها را به‌عنوان «دست‌هایی» در نظر بگیرید که محکم پانل‌ها را گرفته و ثابت نگه می‌دارند و به منظومه شمسی اجازه می‌دهند کارآمد و ایمن کار کند.

نقش در تاسیسات خورشیدی

براکت های نصب نقش مهمی در تاسیسات خورشیدی دارند. آنها:

● پانل ها را محکم ببندید تا از حرکت یا آسیب جلوگیری شود.

● پانل ها را در زاویه و جهت ایده آل قرار دهید تا قرار گرفتن در معرض نور خورشید را به حداکثر برسانید.

● کمک به مقاومت در برابر نیروهای محیطی مانند فشار باد و بار برف.

● از پانل ها و کل منظومه شمسی محافظت کنید و طول عمر آن را افزایش دهید.

● اطمینان حاصل کنید که نصب با قوانین ایمنی و ساختمان مطابقت دارد.

در اصل، براکت ها فقط لوازم جانبی نیستند، بلکه اجزای کلیدی هستند که مستقیماً بر خروجی انرژی و دوام سیستم تأثیر می گذارند.

انواع براکت های نصب

انواع مختلفی از براکت های نصب پنل PV وجود دارد که هر کدام برای محیط های نصب و نیازهای خاص طراحی شده اند. انواع اصلی عبارتند از:

● براکت های روی سقف: این پنل های خورشیدی را مستقیماً به پشت بام ها متصل می کنند. آنها برای سقف های شیبدار (زاویه دار) یا سقف های مسطح مناسب هستند و به پانل ها اجازه می دهند در زوایای شیب بهینه قرار بگیرند.

● براکت های نصب شده روی زمین: زمانی که پانل ها روی زمین نصب می شوند استفاده می شود. اینها اغلب امکان کج‌های قابل تنظیم را فراهم می‌کنند و نگهداری یا تغییر موقعیت آن آسان‌تر است.

● براکت های دیواری: مناسب برای نصب عمودی بر روی دیوارهای ساختمان، مفید در سناریوهای فضای محدود.

● سیستم‌های ردیابی: این‌ها تنظیمات نصب پیشرفته هستند که پانل‌ها را در طول روز حرکت می‌دهند تا خورشید را دنبال کنند و قرار گرفتن در معرض خورشید و تولید انرژی را به حداکثر می‌رسانند.

هر نوع براکت هدف منحصر به فردی را دنبال می کند و انتخاب نوع مناسب به شرایط سایت، نوع پانل و اهداف انرژی بستگی دارد.



چرا براکت های نصب پنل PV ضروری هستند؟

تضمین ثبات و عملکرد

براکت‌های نصب پنل PV پشتیبانی حیاتی مورد نیاز پانل‌های خورشیدی را برای ثابت ماندن در جای خود فراهم می‌کنند. آنها پانل ها را در برابر جابجایی یا بلند شدن ناشی از باد یا سایر نیروها ایمن می کنند. بدون براکت‌های محکم، پانل‌ها در معرض آسیب یا ناهماهنگی قرار می‌گیرند و توانایی آن‌ها در جذب موثر نور خورشید را کاهش می‌دهند. براکت ها همچنین شیب و جهت گیری صحیح را حفظ می کنند، که برای به حداکثر رساندن جذب انرژی خورشیدی حیاتی است. آنها را به عنوان ستون فقرات نصب خورشیدی در نظر بگیرید که همه چیز را ثابت نگه می دارد تا سیستم بتواند بهترین عملکرد خود را داشته باشد.

تاثیر بر تولید انرژی

زاویه و موقعیت صفحات خورشیدی به طور مستقیم بر میزان جذب نور خورشید تأثیر می گذارد. براکت‌های نصب، تنظیمات دقیقی را برای شیب و جهت پانل‌ها امکان‌پذیر می‌کنند و اطمینان می‌دهند که پانل‌ها در طول روز و در طول فصول به طور بهینه در مقابل خورشید قرار دارند. این موقعیت می تواند به طور قابل توجهی تولید انرژی را افزایش دهد. حتی ناهماهنگی های کوچک می تواند باعث افت قابل توجه کارایی شود. بنابراین، براکت‌های سمت راست نه تنها پانل‌ها را نگه می‌دارند، بلکه با حفظ نوردهی ایده‌آل به باز کردن پتانسیل انرژی کامل آنها نیز کمک می‌کنند.

حفاظت در برابر نیروهای محیطی

پنل های خورشیدی با شرایط آب و هوایی سخت روبرو هستند - بادهای شدید، برف سنگین، باران و تغییرات دما. براکت های نصب برای مقاومت در برابر این نیروهای محیطی طراحی شده اند و از پانل ها در برابر آسیب محافظت می کنند. آنها بارها را به طور یکنواخت در سرتاسر سازه توزیع می کنند و از نقاط تنشی که می توانند پانل ها را ترک کنند یا پیچ و تاب کنند، جلوگیری می کنند. براکت ها همچنین به جذب ارتعاشات و انبساط حرارتی کمک می کنند و طول عمر کل منظومه شمسی را افزایش می دهند. انتخاب براکت های درجه بندی شده برای سرعت باد محلی و بارهای برف تضمین می کند که نصب شما در طول سال ایمن و قابل اعتماد باقی می ماند.



انواع براکت های نصب پنل PV

براکت های نصب پنل PV در انواع مختلفی وجود دارند که برای تنظیمات مختلف نصب طراحی شده اند. انتخاب نوع مناسب، پایداری، کارایی و سهولت نگهداری را تضمین می کند. در اینجا نگاهی دقیق تر به دسته بندی های اصلی داریم:

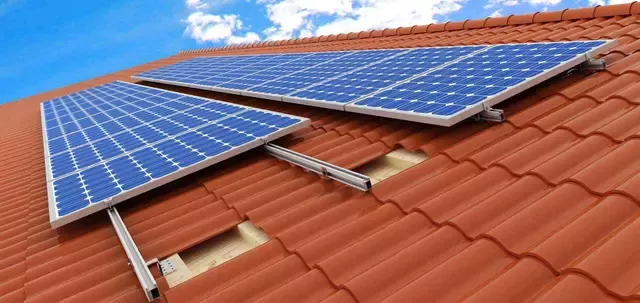

براکت های نصب شده روی سقف

این براکت ها پانل ها را مستقیماً به پشت بام ها متصل می کنند و رایج ترین انتخاب برای سیستم های خورشیدی مسکونی و تجاری هستند. آنها عمدتاً به دو نوع تقسیم می شوند:

● براکت های سقف شیب دار: این براکت ها برای سقف های شیب دار طراحی شده اند و با زاویه سقف مطابقت دارند. آنها اغلب به تنظیم آسان شیب پانل اجازه می دهند و به جذب موثر نور خورشید کمک می کنند. نصب معمولاً از نفوذ به سطح سقف جلوگیری می کند و یکپارچگی آن را حفظ می کند.

● براکت های سقف تخت: این براکت ها از یک سیستم بالاست برای نگه داشتن پانل ها در جای خود بدون نفوذ سقف استفاده می کنند. آنها پانل ها را در زوایای قابل تنظیم کج می کنند تا قرار گرفتن در معرض نور خورشید را به حداکثر برسانند. براکت های سقف تخت برای محیط های شهری که فضای سقف محدود است ایده آل هستند.

براکت های نصب شده روی زمین

هنگامی که نصب روی پشت بام امکان پذیر نیست استفاده می شود، براکت های نصب شده روی زمین، پانل ها را روی زمین محکم می کنند. آنها چندین مزیت را ارائه می دهند:

● دسترسی آسان تر به نگهداری و نظافت.

● زاویه شیب قابل تنظیم برای ردیابی تغییرات فصلی خورشید.

● انعطاف پذیری برای تغییر مکان پانل ها در صورت نیاز.

پایه‌های زمینی برای مزارع خورشیدی در مقیاس بزرگ یا تأسیسات زمین باز رایج هستند.

براکت های دیواری

این براکت ها پانل ها را به صورت عمودی بر روی دیوارهای ساختمان ثابت می کنند. آنها مناسب مکان هایی با سقف یا فضای زمین محدود هستند. پایه‌های دیواری می‌توانند به عنوان ویژگی‌های معماری یا ابزارهای سایه‌انداز در حین تولید برق عمل کنند. با این حال، آنها معمولا نور خورشید کمتری را نسبت به پایه های سقفی یا زمینی کج می گیرند.

سیستم های ردیابی

براکت های ردیابی پایه های پیشرفته ای هستند که پانل ها را در طول روز حرکت می دهند تا مسیر خورشید را دنبال کنند. آنها در دو نوع اصلی وجود دارند:

● ردیاب های تک محوری: پانل ها را از شرق به غرب بچرخانید تا حرکت روزانه خورشید را دنبال کنید.

● ردیاب‌های دو محوره: هم شیب و هم چرخش را برای ردیابی موقعیت خورشید به صورت فصلی و روزانه تنظیم کنید.

سیستم‌های ردیابی می‌توانند خروجی انرژی را تا ۲۵ تا ۳۵ درصد در مقایسه با پایه‌های ثابت افزایش دهند، اما مستلزم هزینه‌ها و نگهداری بالاتر هستند.



مواد و دوام براکت های نصب

آلومینیوم در مقابل فولاد ضد زنگ

هنگام انتخاب براکت‌های نصب پانل PV، مواد یک عامل کلیدی است که بر دوام و عملکرد تأثیر می‌گذارد. آلومینیوم و فولاد ضد زنگ دو ماده رایج مورد استفاده برای براکت ها هستند.

● آلومینیوم سبک وزن و مقاوم در برابر خوردگی است که آن را برای نصب روی پشت بام که وزن مهم است ایده آل می کند. به طور طبیعی یک لایه اکسید محافظ تشکیل می دهد که از زنگ زدگی و افزایش طول عمر جلوگیری می کند. حمل و نصب براکت های آلومینیومی آسان تر است و زمان و هزینه های کار را کاهش می دهد. آنها همچنین استحکام خوبی برای اکثر سیستم های خورشیدی مسکونی و تجاری دارند.

● فولاد ضد زنگ سنگین تر است اما استحکام و دوام بالاتری را ارائه می دهد. اغلب برای پیچ و مهره ها، مهره ها و قطعات تخصصی که نیاز به چقرمگی بیشتری دارند استفاده می شود. فولاد ضد زنگ در برابر آب و هوای سخت مقاومت می کند و در برابر خوردگی حتی در محیط های شور یا مرطوب مقاومت می کند. برای سیستم های نصب شده روی زمین یا مناطق با شرایط شدید، براکت های فولادی ضد زنگ قابلیت اطمینان بیشتری را ارائه می دهند.

بسیاری از سیستم‌های نصب، هر دو ماده (آلومینیوم برای بدنه براکت اصلی و فولاد ضد زنگ برای اتصال دهنده‌ها) را برای متعادل کردن وزن، استحکام و مقاومت در برابر خوردگی ترکیب می‌کنند.

مقاومت در برابر خوردگی

خوردگی می تواند به شدت بر یکپارچگی براکت های نصب تأثیر بگذارد. از آنجایی که صفحات خورشیدی در معرض باران، برف و دماهای متفاوت هستند، براکت ها باید در برابر زنگ زدگی و تخریب در طول زمان مقاومت کنند.

● لایه اکسید طبیعی آلومینیوم مقاومت بسیار خوبی در برابر خوردگی دارد، به ویژه هنگامی که آنودایز شود. این فرآیند آندایز کردن لایه محافظ را ضخیم می کند و مقاومت در برابر سایش محیطی را بهبود می بخشد.

● فولاد ضد زنگ به دلیل محتوای کروم که یک لایه محافظ روی سطح ایجاد می کند، ذاتاً در برابر خوردگی مقاوم است. حتی در مناطق ساحلی یا صنعتی با نمک یا آلاینده عملکرد خوبی دارد.

انتخاب براکت هایی با مقاومت در برابر خوردگی اثبات شده به جلوگیری از خرابی های ساختاری و نگهداری پرهزینه کمک می کند.

طول عمر و نگهداری

براکت های نصب با کیفیت بالا باید به اندازه خود پنل های خورشیدی دوام بیاورند - معمولاً 25 سال یا بیشتر. انتخاب مناسب مواد و پوشش های محافظ به طول عمر کمک می کند.

● براکت های آلومینیومی به حداقل تعمیر و نگهداری نیاز دارند، اما باید به طور دوره ای برای آسیب فیزیکی یا شل بودن بست ها بازرسی شوند.

● اجزای فولاد ضد زنگ ممکن است نیاز به تمیز کردن گاه به گاه برای از بین بردن کثیفی یا رسوبات نمک، به ویژه در مناطق ساحلی داشته باشند.

بازرسی های معمول اطمینان حاصل می کند که براکت ها ایمن و کاربردی باقی می مانند و کارایی و ایمنی سیستم حفظ می شود.



ملاحظات کلیدی برای انتخاب براکت های نصب پنل PV

سازگاری با سایت نصب

انتخاب براکت های نصب متناسب با محل نصب شما بسیار مهم است. سقف‌ها و زمین‌های مختلف به انواع خاصی از براکت‌ها برای اطمینان از تناسب مطمئن نیاز دارند. به عنوان مثال، سقف‌های شیبدار به براکت‌هایی نیاز دارند که با شیب و مواد سقف مطابقت داشته باشد، در حالی که سقف‌های تخت اغلب از براکت‌های بالاست یا کج استفاده می‌کنند. پایه های زمینی باید برای شرایط خاک و زمین مناسب باشند تا از جابجایی یا فرو رفتن جلوگیری شود. نصب براکت های ناسازگار می تواند باعث آسیب، کاهش پایداری و کاهش راندمان خورشیدی شود.

همیشه یکپارچگی ساختاری و مواد سطح نصب را بررسی کنید. برخی از سقف ها، مانند کاشی یا فلز، برای جلوگیری از نشتی و حفظ دوام، به براکت یا قلاب های تخصصی نیاز دارند. برای دیوارها یا سطوح غیر متعارف، توانایی براکت در نگه داشتن وزن و مقاومت در برابر استرس محیطی را بررسی کنید. سازگاری سایت تضمین می کند که سیستم شما برای سال ها پایدار بماند و عملکرد مطلوبی داشته باشد.

قابلیت تنظیم برای قرار گرفتن در معرض نور خورشید بهینه

براکت های قابل تنظیم به شما این امکان را می دهد که صفحات خورشیدی را کج کرده و جهت گیری کنید تا حداکثر نور خورشید را در طول روز و فصول جذب کنید. براکت‌های ثابت این انعطاف‌پذیری را محدود می‌کنند، که می‌تواند انرژی خروجی را کاهش دهد، به‌ویژه در مکان‌هایی با تغییر زاویه خورشید. سیستم‌های قابل تنظیم، تنظیم دقیق زاویه پانل را برای بهره‌گیری بهتر خورشیدی امکان‌پذیر می‌سازد و کارایی کلی را بهبود می‌بخشد.

سیستم های نصب شده روی زمین بیشترین بهره را از براکت های قابل تنظیم دارند زیرا می توان آنها را به راحتی تغییر مکان داد. براکت های نصب شده روی سقف با گزینه های شیب به بهینه سازی زوایای پانل بدون تغییرات ساختاری کمک می کند. هنگام انتخاب براکت ها، بر اساس عرض جغرافیایی و شرایط سایه موقعیت مکانی شما به میزان تنظیم نیاز دارید. این ویژگی می تواند به میزان قابل توجهی تولید انرژی منظومه شمسی شما را افزایش دهد.

رتبه بندی بار باد و برف

براکت های نصب باید در برابر نیروهای محیطی محلی مانند فشار باد و تجمع برف مقاومت کنند. هر براکت دارای یک درجه بندی بار است که نشان دهنده حداکثر سرعت باد و وزن برف است که می تواند با خیال راحت تحمل کند. انتخاب براکت ها با درجه بندی مناسب پانل ها را از آسیب محافظت می کند و از خرابی سیستم جلوگیری می کند.

مناطق با باد شدید نیاز به براکت هایی دارند که در برابر بالا آمدن و لرزش مقاومت کنند. مناطق برف سنگین نیاز به براکت های محکمی دارند که وزن اضافی را بدون خم شدن یا شکستن تحمل کند. استفاده از براکت ها با درجه بندی بار ناکافی، تعمیرات و خرابی های پرهزینه را به دنبال دارد. همیشه از کدهای ساختمان محلی و داده های آب و هوا برای مطابقت با رتبه بندی براکت ها با شرایط سایت استفاده کنید.

نکته: برای اطمینان از ایمنی، دوام و حداکثر عملکرد خورشیدی، براکت‌های نصب پنل PV را برای بارهای باد و برف سایت خاص خود انتخاب کنید.



فرآیند نصب براکت های نصب پنل PV

راهنمای نصب گام به گام

نصب صحیح براکت های نصب پنل PV برای پایداری و کارایی سیستم خورشیدی بسیار مهم است. در اینجا یک فرآیند گام به گام ساده برای راهنمایی شما در این زمینه آورده شده است:

1. ارزیابی سایت و آماده سازی محل نصب را به دقت بررسی کنید. شرایط سقف یا زمین را بررسی کنید، یکپارچگی سازه را تأیید کنید و منطقه را از زباله پاک کنید.

2. علامت گذاری موقعیت های براکت بر اساس اندازه و طرح بندی پانل، نقاط دقیق برای قرار دادن براکت را علامت گذاری کنید. اطمینان حاصل کنید که فاصله با مشخصات سازنده برای توزیع بار مطابقت دارد.

3. براکت ها را به براکت های SurfaceSecure با استفاده از بست های مناسب به سقف، دیوار یا زمین وصل کنید. برای سقف ها، از قلاب های سقف یا لنگرهای طراحی شده برای مواد (کاشی، فلز، آسفالت) استفاده کنید. برای پایه های زمینی، از پایه های بتنی یا پیچ های زمین استفاده کنید.

4. ریل های Mounting RailsFix را روی براکت ها نصب کنید. ریل ها به عنوان چارچوبی عمل می کنند که پانل ها را نگه می دارد. مطمئن شوید که ریل ها هم تراز و هم تراز هستند.

5. پانل ها را با گیره ها ایمن کنید پانل های خورشیدی را روی ریل ها قرار دهید، سپس آنها را با استفاده از گیره های میانی و انتهایی محکم کنید. گیره ها را به طور یکنواخت سفت کنید تا از آسیب پنل جلوگیری شود.

6. شیب و جهت گیری را تنظیم کنید اگر براکت ها قابلیت تنظیم دارند، زاویه شیب پانل را برای قرار گرفتن در معرض نور خورشید بهینه تنظیم کنید. تراز را دوبار بررسی کنید.

7. بازرسی نهایی را انجام دهید بررسی کنید که همه پیچ‌ها و گیره‌ها سفت هستند. اجزای شل یا نقاط ضعف احتمالی را بررسی کنید.

8. اتصالات برق و زمین سیم کشی را وصل کنید و اطمینان حاصل کنید که سیستم نصب به درستی مطابق با کدهای الکتریکی زمین شده است.

چالش ها و راه حل های مشترک

● راه حل سطوح سقف ناهموار: از براکت ها یا شیم های قابل تنظیم برای تراز کردن پانل ها استفاده کنید.

● راه حل سازگاری با مواد سقف: براکت ها و قلاب هایی را انتخاب کنید که به طور خاص برای نوع سقف طراحی شده اند تا از نشتی یا آسیب جلوگیری شود.

● Wind Uplift RisksSolution: از براکت‌هایی که برای سرعت باد محلی رتبه‌بندی شده‌اند استفاده کنید و بست‌ها را به درستی ایمن کنید.

● Snow Load ConcernsSolution: براکت هایی را با درجه بندی بار کافی انتخاب کنید و در صورت لزوم تقویت کنید.

● آسیب پانل در اثر سفت شدن بیش از حد راه حل: گیره ها را با مشخصات گشتاور سازنده سفت کنید تا از ترک خوردن جلوگیری کنید.

نکات ایمنی

● هنگام کار در ارتفاع، همیشه از تجهیزات حفاظت فردی (PPE) مانند دستکش، کلاه ایمنی و تسمه ایمنی استفاده کنید.

● از نردبان و داربست مناسب برای حفظ ثبات در هنگام نصب استفاده کنید.

● قبل از شروع هر سیم کشی برق را خاموش کنید.

● قوانین ساختمان محلی و دستورالعمل های سازنده را به شدت دنبال کنید.

● ابزارها و تجهیزات را قبل از استفاده بررسی کنید تا از سالم بودن آنها مطمئن شوید.

●

نتیجه گیری

براکت های نصب پنل PV برای تاسیسات خورشیدی، تضمین پایداری، قرار گرفتن در معرض نور خورشید بهینه و محافظت در برابر نیروهای محیطی ضروری هستند. انتخاب صحیح براکت باعث افزایش بازده انرژی و طول عمر سیستم می شود. انتخاب براکت های مناسب متناسب با شرایط سایت، کارایی خورشیدی را افزایش می دهد. Hainan Solar براکت‌هایی با کیفیت بالا ارائه می‌دهد که دوام و مقاومت در برابر خوردگی را فراهم می‌کند و عملکرد سیستم خورشیدی را افزایش می‌دهد. محصولات آنها به گونه ای طراحی شده اند که نیازهای نصب خاص را برآورده کنند و حداکثر تولید انرژی و ایمنی را تضمین کنند. انتخاب کردن براکت های هاینا سولار یک راه اندازی خورشیدی قابل اعتماد و کارآمد را تضمین می کند.



سوالات متداول

س: براکت های نصب پنل PV چیست؟

A: براکت های نصب پنل PV قطعات سخت افزاری هستند که پانل های خورشیدی را روی سطوحی مانند سقف، دیوارها یا زمین محکم می کنند و از پایداری و جذب بهینه نور خورشید اطمینان می دهند.

س: چگونه براکت های نصب پنل PV راندمان خورشیدی را افزایش می دهند؟

A: آنها پانل ها را در زوایای ایده آل قرار می دهند، در معرض نور خورشید و خروجی انرژی به حداکثر می رسند، در حالی که از نیروهای محیطی مانند باد و برف محافظت می کنند.

س: چرا براکت های نصب پنل PV در تاسیسات خورشیدی مهم هستند؟

A: آنها اطمینان می دهند که پانل ها پایدار، ایمن و به درستی جهت گیری می شوند و به طور قابل توجهی بر بهره وری انرژی و دوام سیستم تأثیر می گذارد.

س: چه عواملی بر هزینه براکت های نصب پنل PV تأثیر می گذارد؟

A: هزینه بر اساس مواد (آلومینیوم یا فولاد ضد زنگ)، نوع (سقف، زمین، دیوار نصب شده)، و ویژگی های اضافی مانند قابلیت تنظیم یا سیستم های ردیابی متفاوت است.

س: چگونه براکت های نصب پنل PV را برای نصب خود انتخاب کنم؟

A: شرایط سایت، سازگاری با سطح نصب، قابلیت تنظیم برای قرار گرفتن در معرض نور خورشید، و رتبه بندی بار محلی باد و برف را در نظر بگیرید.
