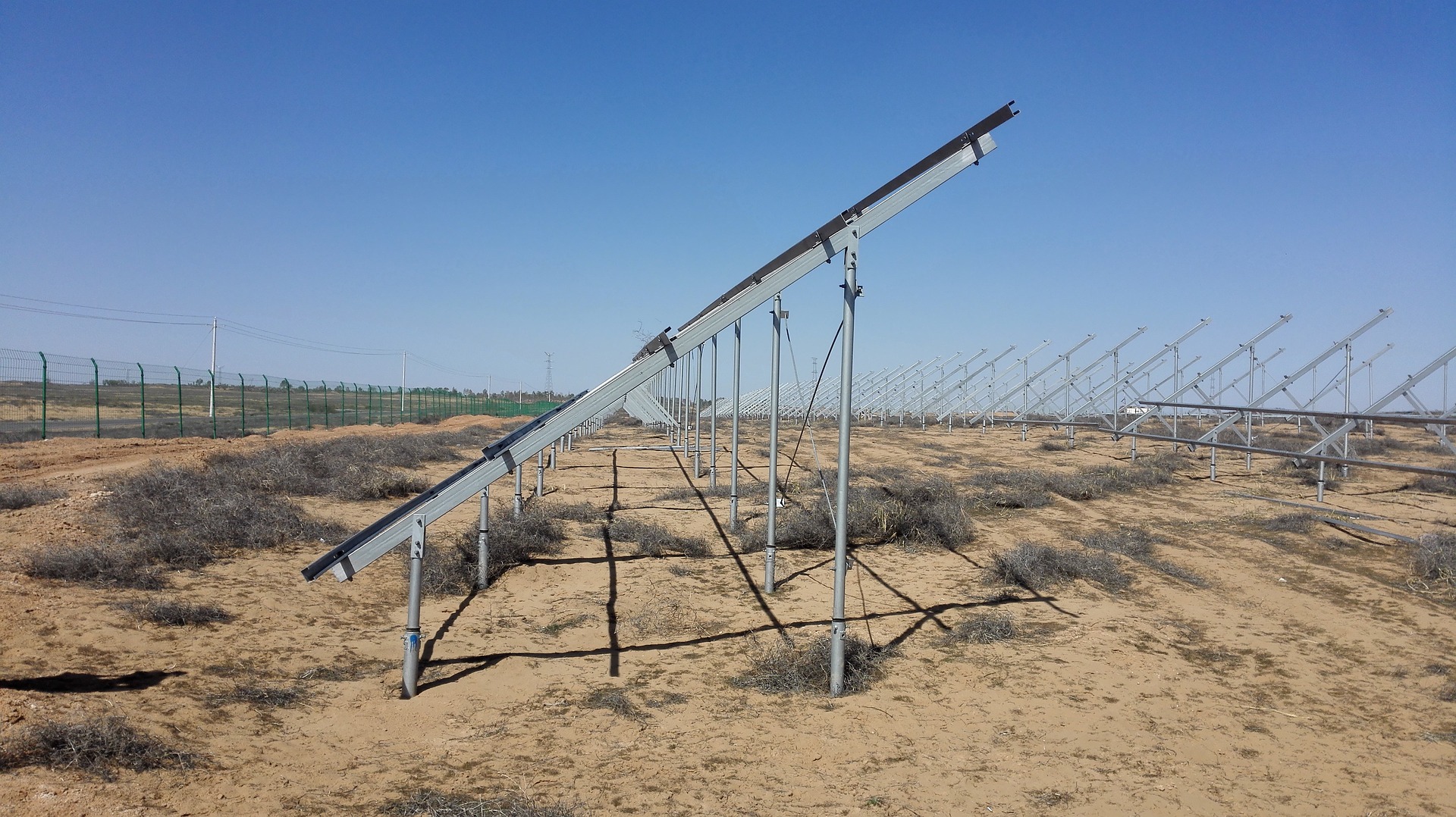

Rel pendukung Fotovoltaik (PV) adalah komponen penting dari sistem pemasangan PV, yang memastikan stabilitas dan daya tahan susunan panel surya. Berikut panduan komprehensif untuk memilih rel yang tepat:
Keuntungan :
Ringan: Memudahkan transportasi dan pemasangan sekaligus mengurangi beban atap.
Ketahanan korosi: Cocok untuk lingkungan luar ruangan yang keras; umur panjang.
Penampilan estetis: Sesuai dengan desain bangunan, sehingga ideal untuk aplikasi yang sensitif secara visual.
Kekurangan :
Biaya lebih tinggi dibandingkan dengan rel baja.
Kapasitas menahan beban sedikit lebih rendah.
Aplikasi Ideal :
Sistem PV atap terdistribusi skala kecil, seperti bangunan perumahan atau komersial kecil.
Lebih disukai di daerah pesisir atau lokasi dengan tuntutan estetika tinggi.
Keuntungan :
Kekuatan tinggi: Mendukung beban berat, cocok untuk instalasi skala besar.
Hemat biaya: Harga lebih rendah dan rasio kinerja terhadap biaya tinggi.
Kekurangan :
Bobot berat: Memerlukan pertimbangan yang cermat terhadap kapasitas beban atap selama pemasangan.
Rentan terhadap karat: Memerlukan perawatan anti korosi yang tepat.
Aplikasi Ideal :
Fasilitas industri dan atap komersial besar yang memerlukan persyaratan daya dukung yang signifikan.
Umum terjadi di wilayah pedalaman dengan risiko korosi yang lebih rendah.
Keuntungan :
Kinerja seimbang: Kekuatan tinggi, ketahanan korosi yang baik, dan relatif ringan.
Mudah dipasang.
Kekurangan :
Biaya tinggi dan proses produksi yang rumit.
Ketersediaan pasar terbatas.
Aplikasi Ideal :
Sistem PV atap berkinerja tinggi dengan anggaran yang memadai.
Proyek dengan tuntutan lingkungan atau teknis yang tinggi.
Panjang :
Ditentukan oleh dimensi atap dan tata letak panel.
Hindari rel yang terlalu panjang untuk mencegah deformasi selama pengangkutan atau pemasangan.
Pilih rel yang meminimalkan sambungan untuk stabilitas dan efisiensi yang lebih baik.
Lebar :
Harus selaras dengan metode pemasangan dan pengencangan panel.
Lebar tipikal: 40mm, 50mm, 60mm.
Rel yang lebih lebar meningkatkan stabilitas dan kapasitas muatan tetapi meningkatkan biaya.
Ketebalan :
1.5mm–2.0mm untuk sistem skala kecil.
2,5 mm–3,0 mm atau lebih tebal untuk pemasangan skala besar, terutama di wilayah dengan angin kencang atau salju lebat.
Berdampak langsung pada kapasitas beban dan umur panjang.
Direkomendasikan:
Menghitung kebutuhan beban secara akurat, dengan mempertimbangkan:
Berat panel.
Beban angin : Terutama di daerah dengan kecepatan angin tinggi.
Beban salju : Penting di daerah dengan hujan salju lebat.
Beban pemeliharaan : Perhitungkan aktivitas manusia selama inspeksi atau perbaikan.
Contoh :
Di daerah berangin kencang, prioritaskan rel yang memiliki hambatan angin sangat baik. Pastikan jarak yang tepat dan koneksi yang aman untuk meningkatkan stabilitas sistem.
Di daerah rawan salju, pilih rel dengan kapasitas beban lebih tinggi untuk menghindari deformasi akibat akumulasi salju.
Proses : Melapisi baja dengan seng untuk membentuk lapisan tahan korosi.
Keuntungan : Daya tahan tinggi, ketahanan aus, dan masa pakai yang lama di lingkungan luar ruangan.
Aplikasi : Pilihan hemat biaya untuk rel baja.
Proses : Menerapkan lapisan bubuk yang diawetkan pada suhu tinggi.
Keuntungan :
Peningkatan ketahanan terhadap korosi dan tampilan dekoratif.
Warna yang dapat disesuaikan agar sesuai dengan desain arsitektur.
Kekurangan : Sedikit kurang tahan lama dibandingkan galvanisasi di lingkungan yang berat.
Proses : Perawatan elektrokimia untuk rel aluminium, membentuk lapisan oksida pelindung.
Keuntungan :
Ketahanan korosi yang sangat baik, kekerasan permukaan, dan ketahanan aus.
Menyediakan isolasi listrik, mencegah korosi elektrokimia.
Aplikasi : Standar untuk rel paduan aluminium.
Dengan Panel PV :
Pastikan lubang dan slot pemasangan sesuai dengan sistem pengencang panel (baut, klem, dll.).
Rel harus menahan panel dengan aman untuk mencegah pergeseran atau kelonggaran.
Dengan Struktur Dasar :
Sambungan ke pangkalan (misalnya, pemasangan di atap) harus memindahkan beban secara efektif.
Sesuaikan metode pemasangan (misalnya baut ekspansi, jangkar kimia, pengelasan) dengan karakteristik struktur atap.
Contoh :
Panel dengan sistem pemasangan baut memerlukan rel yang telah dibor sebelumnya agar sesuai dengan pola baut.
Sistem yang dipasang dengan klem memerlukan dimensi dan profil rel yang dirancang agar pas dengan klem.
Sesuaikan material dan spesifikasi rel dengan kondisi lingkungan dan skala proyek.
Prioritaskan sistem yang meminimalkan kompleksitas instalasi dan memaksimalkan daya tahan.
Konfirmasikan kompatibilitas dengan semua komponen sistem PV untuk integrasi yang lancar dan kinerja jangka panjang.
