Ubin baja berwarna, juga dikenal sebagai lembaran baja berprofil berlapis warna, banyak digunakan sebagai bahan atap dan dinding dalam industri konstruksi. Ubin ini ringan, mudah diangkut dan dipasang, serta menawarkan kekuatan tinggi untuk menahan angin, beban salju, dan kekuatan eksternal lainnya. Berkat perlindungan ganda pada lapisan dan substrat, ubin baja berwarna menunjukkan ketahanan korosi yang sangat baik dalam berbagai kondisi lingkungan.
Proses pemasangannya relatif sederhana, biasanya menggunakan metode seperti jahitan, tumpang tindih, atau menggunakan sekrup sadap sendiri, tanpa memerlukan teknik konstruksi yang rumit atau peralatan berskala besar. Tergantung pada kebutuhan desain arsitektural, ubin baja berwarna dapat diolah menjadi berbagai bentuk (misalnya, berbentuk gelombang, trapesium, datar) melalui pembentukan gulungan untuk memenuhi persyaratan estetika dan fungsional yang berbeda. Kemampuan beradaptasi ini membuatnya sangat kompatibel dengan braket pemasangan fotovoltaik.

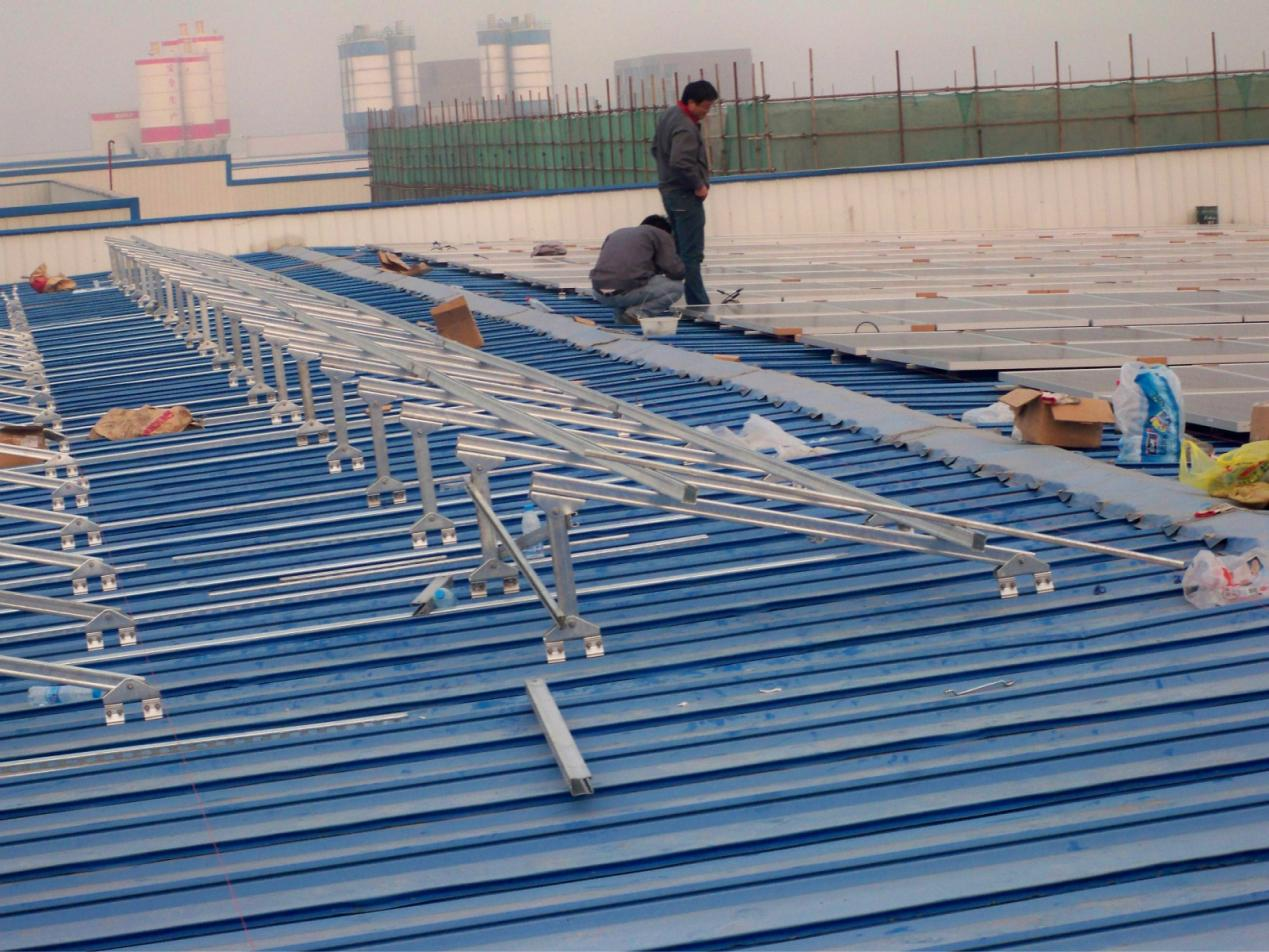

Braket pemasangan fotovoltaik biasanya terdiri dari rel dan alas, tersedia sebagai komponen siap pakai atau dirancang khusus. Bahan umum termasuk paduan aluminium, baja tahan karat, dan baja karbon. Paduan aluminium sering kali disukai karena sifatnya yang ringan dan kekuatan yang cukup untuk memenuhi tuntutan persyaratan penahan beban atap. Karena bentuk atapnya bermacam-macam, maka alasnya pun bermacam-macam, umumnya dikategorikan menjadi tiga jenis berikut:
1. Basis Tipe Penjepit
Prinsip dan Struktur :
Basis tipe penjepit dirancang untuk dipasang pada punggung bukit, palung, atau tepi ubin baja berwarna. Untuk ubin baja warna jahitan berdiri, klem dibentuk agar sesuai dengan profil ubin dan diamankan menggunakan kekuatan penjepit mekanis. Jenis alas ini biasanya terbuat dari paduan aluminium berkekuatan tinggi atau baja tahan karat, memastikan alas tersebut dapat menahan beban sistem fotovoltaik dan gaya eksternal.
Keuntungan :
Pemasangannya tidak memerlukan pengeboran pada ubin, menjaga lapisan kedap airnya, dan mengurangi risiko kebocoran atap.
Mudah dipasang dan dilepas, memudahkan perawatan dan inspeksi atap.
Kompatibel dengan berbagai ketebalan dan bentuk ubin baja berwarna, menawarkan penerapan yang luas.
Kekurangan :
Kekuatan penjepitan yang terbatas dapat menimbulkan masalah stabilitas untuk sistem fotovoltaik besar atau di area dengan beban angin dan salju yang kuat. Desain dan pemilihan harus mempertimbangkan kondisi iklim setempat dan bobot sistem untuk memastikan stabilitas.
Skenario Aplikasi :
Banyak digunakan pada atap genteng baja berwarna dengan kebutuhan kedap air yang tinggi, seperti pabrik industri, gudang, dan bangunan komersial. Ideal untuk sistem fotovoltaik terdistribusi berukuran kecil hingga menengah.
2. Dasar Sekrup Penyadapan Sendiri
Prinsip dan Struktur :
Basis sekrup sadap sendiri dipasang langsung ke ubin baja berwarna menggunakan sekrup sadap sendiri. Basisnya memiliki lubang sekrup yang telah dirancang sebelumnya untuk pemasangan. Sekrup didorong melalui alas dan ubin ke dalam purlin atau papan struktural di bawahnya untuk sambungan yang aman. Basis ini dapat dibuat dari baja atau paduan aluminium, dipilih berdasarkan kebutuhan beban dan pertimbangan biaya.
Keuntungan :
Sambungan yang kuat dan andal mampu menahan beban berat.
Spesifikasi dan jarak sekrup yang tepat memastikan stabilitas sistem dalam berbagai kondisi cuaca.
Berkinerja lebih baik dalam menahan beban angin dan salju dibandingkan dengan basis tipe penjepit, sehingga cocok untuk sistem fotovoltaik besar di lingkungan yang keras.
Kekurangan :
Mengebor ubin selama pemasangan dapat merusak lapisan kedap airnya, sehingga meningkatkan risiko kebocoran. Tindakan anti air, seperti penyegel, diperlukan. Pemasangannya juga memerlukan tenaga ahli untuk menjamin kualitasnya.
Skenario Aplikasi :
Cocok untuk atap dengan daya dukung beban yang cukup, terutama di daerah dengan beban angin dan salju yang tinggi (misalnya wilayah utara). Biasa digunakan di pabrik industri dan sistem fotovoltaik bangunan komersial besar, terutama untuk proyek yang memerlukan stabilitas tinggi.
3. Basis Kombinasi (Penjepit + Fiksasi Tambahan)
Prinsip dan Struktur :
Basis kombinasi mengintegrasikan klem dan perlengkapan tambahan, seperti baut atau kait. Klem memberikan fiksasi awal pada ubin, sedangkan perlengkapan tambahan mengamankan alas ke purlin atau komponen struktural, sehingga meningkatkan stabilitas dan kapasitas beban.
Keuntungan :
Menggabungkan manfaat kedap air dari alas tipe penjepit dengan kapasitas menahan beban yang tinggi dari alas sekrup sadap sendiri.
Memastikan stabilitas sistem dalam kondisi cuaca yang kompleks dan beban berat.
Serbaguna untuk berbagai jenis ubin dan skala sistem fotovoltaik melalui desain dan pemasangan yang cermat.
Kekurangan :
Struktur dan proses pemasangannya lebih kompleks, memerlukan alat khusus dan biaya lebih tinggi.
Menuntut personel konstruksi yang terampil untuk pemasangan dan pemeliharaan yang tepat.
Skenario Aplikasi :
Ideal untuk sistem fotovoltaik besar dengan persyaratan kedap air dan stabilitas yang ketat, atau untuk memperbaiki atap yang ada tanpa merusak lapisan kedap air asli. Biasa digunakan pada bangunan komersial kelas atas atau pabrik industri yang memerlukan integritas struktural.
Ketiga jenis braket pemasangan di atas cocok untuk atap genteng baja berwarna, dengan desain khusus yang disesuaikan dengan bentuk atap yang berbeda. Jika Anda memiliki persyaratan, jangan ragu untuk menghubungi kami.
