Үндсэн шинж чанарууд : 6063-T5 хөнгөн цагаан хайлшаар хийгдсэн, хөнгөн жинтэй (ойролцоогоор 2.7 г/см³), зэврэлтэнд тэсвэртэй (гадаргууг аноджуулсан, давс цацахад тэсвэртэй ≥1000 цаг), боловсруулахад хялбар (захиалах боломжтой тусгай хэлбэртэй бүтэц);

Үндсэн давуу талууд : Зэврэлтээс хамгаалах нарийн төвөгтэй эмчилгээ шаардлагагүй, суулгахад хялбар (нэг багц хаалт суурилуулахад ердөө 2-3 хүн шаардлагатай), дээвэр дээрх ачаалал багатай (нэг квадрат метр тутамд ачаалал ≤15кг), хавтгай дээвэр, налуу дээвэр зэрэг тархсан хувилбаруудад тохиромжтой;

Тайлбар : Механик хүч чадал нь нүүрстөрөгчийн гангаас арай бага (суналтын бат бэх ≥260МПа); Газар дээр суурилуулсан томоохон цахилгаан станцууд эсвэл хүчтэй салхитай (салхины хурд ≥30м/с) бүсэд өндөр ачаалалтай хувилбаруудад хэрэглэхийг зөвлөдөггүй.

Үндсэн онцлогууд : Q235B нүүрстөрөгчийн гангаар хийгдсэн, халуун цайрдсан гадаргуутай (цайрын давхаргын зузаан ≥85μm), механик өндөр бат бэх (суналтын бат бэх ≥375МПа), хүчтэй даацтай (нэг хаалт нь ≥200кг даацтай);

Үндсэн давуу талууд : Хөнгөн цагааны хайлшны хаалтны өртөг нь ердөө 60%-70% бөгөөд газар дээр суурилуулсан том PV цахилгаан станц, хөдөө аж ахуйн PV нэмэлт цахилгаан станц зэрэг том зайтай, өндөр ачаалалтай хувилбаруудад тохиромжтой, цасны зузаан ≤50 см-ийн даралтыг тэсвэрлэх чадвартай;

Тайлбар : Чийглэг орчинд зэв үүсэхээс сэргийлэхийн тулд цайрдсан давхаргыг тогтмол шалгаж байх шаардлагатай (2-3 жилд нэг удаа) (эрэг орчмын газруудад зэврэлтээс хамгаалах нэмэлт бүрэхийг зөвлөж байна).

Үндсэн шинж чанарууд : 304 эсвэл 316 зэвэрдэггүй гангаар хийгдсэн, давс шүрших, хүчил шүлтэнд тэсвэртэй (316 материал нь давс цацахад тэсвэртэй ≥2000 цаг), бүрэх хальслах эрсдэлгүй;

Үндсэн давуу тал : Далайн эрэг орчмын далайн давалгаа, химийн үйлдвэрүүдийн орчмын газар зэрэг идэмхий орчинд 30 гаруй жил ашиглахад тохиромжтой (хөнгөн цагааны хайлшаас 5-8 жилээр илүү);

Хэрэглээний хувилбарууд : Загас-PV нэмэлт цахилгаан станцууд болон далайн эрэг дагуу тархсан цахилгаан станцууд. Сул тал нь өндөр өртөгтэй (нүүрстөрөгчийн ган хаалтаас ойролцоогоор 2.5 дахин их) тул тусгай бус орчинд хэрэглэхийг зөвлөдөггүй.

Бүтцийн онцлогууд : Суурилуулалтын суурин өнцөг (өргөргийн дагуу тохируулсан; жишээлбэл, 30 ° N өргөрөгт байрлах талбайг ихэвчлэн 30 ° -35 ° гэж тохируулдаг), налуу дээвэртэй тогтмол төрөл, хавтгай дээврийн тогтворжсон төрөл, газрын овоолгын төрөлд хуваагддаг;

Үндсэн давуу талууд : Энгийн бүтэц (механик дамжуулагч бүрэлдэхүүн хэсэг байхгүй), эвдрэлийн түвшин бага (жилийн эвдрэлийн хувь ≤0.5%), хямд өртөг (хөшөөх төрлөөс 40%-60% бага), засвар үйлчилгээ хялбар;

Хэрэглээний хувилбарууд : Ихэнх тархсан цахилгаан станцууд ба жижиг-дунд цахилгаан станцууд, ялангуяа нарны гэрлийн өнцгийн өөрчлөлт бага байдаг нам өргөрөгт (25° N өргөргийн өмнөд хэсэгт) тохиромжтой.

Бүтцийн онцлог : Хөдөлгүүр эсвэл гидравлик системээр удирддаг, нарны азимутын өнцгөөр автоматаар тохируулдаг (нэг тэнхлэгт хянах, хоёр тэнхлэгт хянах гэж хуваагддаг). Нэг тэнхлэгт хянах нь эрчим хүчний үйлдвэрлэлийг 15%-20%-иар, хос тэнхлэгт хяналтыг 20%-25%-иар нэмэгдүүлэх боломжтой;

Үндсэн давуу тал : Нарны эрчим хүчийг дээд зэргээр шингээж, өндөр өргөргийн бүс нутаг (40° N өргөргийн хойд хэсэг) болон нарны гэрэл элбэг боловч нарны гэрлийн өнцгийн өөрчлөлт ихтэй нөхцөлд тохиромжтой;

Тэмдэглэл : Өндөр өртөг нь эрчим хүчний хангамжаас хамаардаг (өдөр тутмын эрчим хүчний хэрэглээ нь нэг багц тутамд ойролцоогоор 0.5 кВт.цаг), механик эд ангиудын байнгын засвар үйлчилгээ (дамжуулах системийг улирал тутамд шалгах), хүчтэй салхинд (салхины хурд ≥18м/с үед) салхинд тэсвэртэй өнцгийг автоматаар тохируулах шаардлагатай.

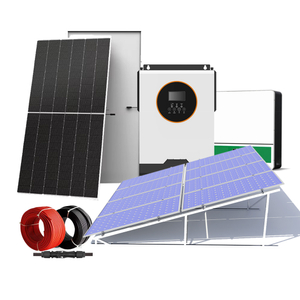

Хавтгай дээвэр : Хөнгөн цагааны хайлшаар тогтворжсон бэхэлгээг сонгох (өрөмдлөг хийх шаардлагагүй, дээврийн ус үл нэвтрэх давхаргыг гэмтээхгүйн тулд эсрэг жингээр бэхэлсэн). Хаалтны өндрийг 0.3-0.5м (дээврийн засвар үйлчилгээ хийхэд хялбар) хянаж байх ёстой бөгөөд өнцгийг орон нутгийн хамгийн оновчтой хазайлтын өнцгийн дагуу (жишээ нь, Шанхайд 32 °) тохируулна;

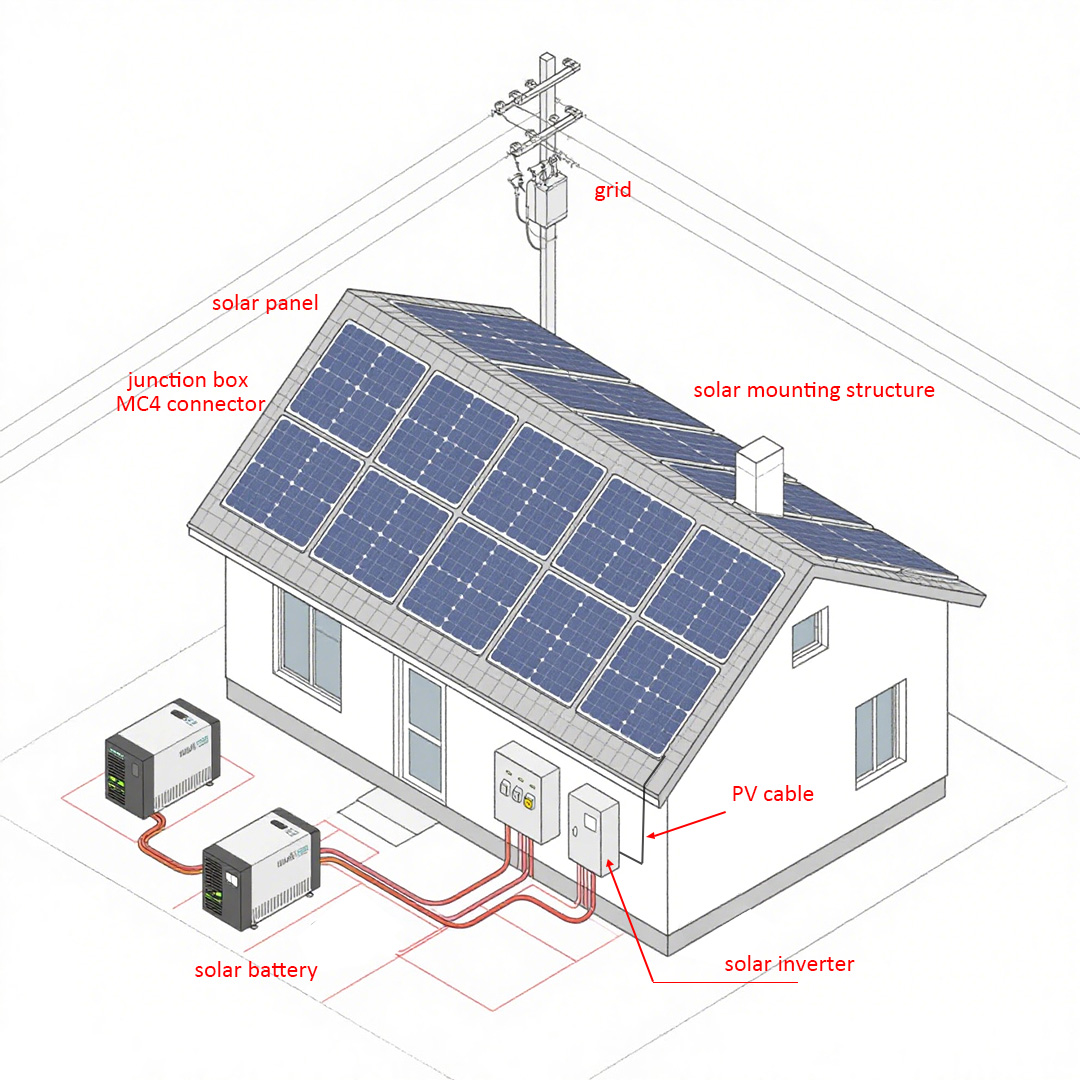

Налуу дээвэр (Асфальт заамал хавтан/Өнгөт ган хавтан) : Хөнгөн цагаан хайлшаар хийсэн дэгээ хэлбэрийн хаалт (дэгээг дээврийн гадаргуу руу нэвчүүлэхгүйгээр дээвэр дээр бэхэлсэн) сонгоно. Модулиуд болон дээврийн хоорондох хэт их зайны улмаас салхины эсэргүүцэл нэмэгдэхээс зайлсхийхийн тулд хаалт ба дээвэр хоорондын тохируулгын зэрэг нь ≥90% байх ёстой.

Энгийн талбай : Нүүрстөрөгчийн ган овоолгын төрлийн хаалт (гадасны гүн 1.2-1.5м, салхины эсэргүүцэл ≤25м/с) сонгоно. Хаалтны хоорондох зай нь 3-4м (440W-550W модулиудад тохиромжтой) бөгөөд энэ нь суурин эсвэл нэг тэнхлэгт хянах системээр тоноглогдсон байж болно (өндөр өргөрөгт мөрдөх хэлбэрийг илүүд үздэг);

Уулархаг болон уулархаг газар : Нүүрстөрөгчийн ган тохируулгатай хаалт (налалтын өнцгийг газар нутгаас хамаарч ±5°-аар тохируулж болно) сонгож, бие даасан овоолго (газар дээрх долгионы улмаас хаалтны хэв гажилтаас зайлсхийх) ашиглана. Модулуудыг контурын дагуу байрлуулна (сүүдэрээс хамгаалах).

Үндсэн шаардлага : Хаалтны өндөр нь таримал ургамлын өсөлтийн хэрэгцээг хангах ёстой (эдийн засгийн үр тариа нь 1.5-2м өндөртэй тул хаалтны өндөр нь ≥2.2м байх ёстой), даацын хүчин чадал нь модуль болон хөдөө аж ахуйн машин механизмын аль алиныг нь багтаах ёстой (нэг хаалт нь ≥300 кг даах боломжтой);

Тохиромжтой шийдэл : Нүүрстөрөгчийн ган портал хаалт (5-8м урттай, хөдөө аж ахуйн машин нэвтрүүлэхэд тохиромжтой) сонгоно уу. Пестицид, химийн бордооны зэврэлтээс зайлсхийхийн тулд гадаргууг зэврэлтээс хамгаалах сайжруулсан (халуун цайрдсан + шүршигч бүрэх давхар эмчилгээ) эмчлэх шаардлагатай.

Хүрээлэн буй орчны шинж чанар : Давс их хэмжээгээр цацдаг, удаан хугацаанд чийгшилтэй (усны гадаргуугийн чийгшил ≥85%), хаалтны ёроолд түр живж болно (үерийн улиралд усны түвшин 0.5-1м-ээр нэмэгддэг);

Тохиромжтой шийдэл : 316 зэвэрдэггүй ган овоолгын төрлийн хаалт (овоолгууд нь усан доор 1.5-2м гүнд ордог ба зэврэлтээс хамгаалах зорилгоор бетоноор ороосон) сонгох хэрэгтэй. Хаалтны өндөр нь ≥1.8м байх ёстой (усны гадаргуугийн тусгал модулийн үр ашигт нөлөөлөхөөс зайлсхийхийн тулд), гадаргуугийн давсны хярууг цэвэр усаар тогтмол угааж байх ёстой.

Хүчтэй салхитай газар (жишээ нь: Далайн эрэг, бэлчээр) : Нүүрстөрөгчийн ган хаалт (салхины ачааллын эсэргүүцэл ≥0.75кН/м²) сонгоно уу. Тогтмол хаалтанд нэмэлт диагональ хаалт (зай ≤2м), хянах хаалтанд салхинд тэсвэртэй функц шаардлагатай;

Өндөр чийгшилтэй/давс ихтэй газар (жишээлбэл, далайн эргийн бүс, далайн түрлэг) : Хөнгөн цагааны хайлшаар хийсэн хаалтанд зэврэлтээс хамгаалах сайжруулсан загварыг сонгох (аноджуулсан давхаргын зузаан ≥15μm); нүүрстөрөгчийн ган хаалт нь зэврэлтээс хамгаалах давхар эмчилгээ хийх шаардлагатай, эсвэл зэвэрдэггүй ган хаалтыг шууд ашиглаж болно;

Цас ихтэй газар (жишээ нь, Зүүн хойд Хятад, Шинжаан) : Хаалтны даацыг орон нутгийн хамгийн их цасны гүнд (жишээ нь Харбин хотын хувьд, цасны зузаан 0.6м, ачаалал ≥0.5кН/м²) харгалзан тооцоолж, хаалт цасанд дарагдахаас сэргийлнэ.

Хязгаарлагдмал төсөв, тогтвортой байдлыг эрэлхийлэх : Тогтмол хаалт сонгох (ихэнх хувилбарт тохиромжтой, хөрөнгө оруулалтын эргэн төлөгдөх хугацаа нь 1-2 жил);

Өндөр өргөргийн бүсүүд, нарны гэрлийн өнцгийн томоохон өөрчлөлтүүд : Нэг тэнхлэгт хянах хаалт сонгох (жишээлбэл, эрчим хүчний үйлдвэрлэлийг ойролцоогоор 18%-иар нэмэгдүүлэх боломжтой, хөрөнгө оруулалтын эргэн төлөгдөх хугацаа нь тогтмол хаалтаас 0.5-1 жилээр урт байдаг Зүүн хойд Хятад);

Нарны гэрлийн нөөц хомс, өндөр үр ашигтай ажиллах : Хос тэнхлэгт хянах хаалтуудыг сонгох (жишээлбэл, Сычуань, Гуйжоу зэрэг үүлэрхэг газар нь эрчим хүчний үйлдвэрлэлийг 22% -иар нэмэгдүүлэх боломжтой боловч өндөр өртөгтэй, том цахилгаан станцуудад тохиромжтой).

Дээврийн цахилгаан станцууд (өрөмдлөг хийхийг хориглоно) : Хөнгөн цагааны хайлшаар тогтворжсон бэхэлгээг сонгох (сөрөг жин нь модулиудын жингээс ≥1.2 дахин их байх + салхины өсөлтөөс хамгаалах хаалт);

Дээврийн цахилгаан станцууд (өрөмдлөг хийх боломжтой) : Хөнгөн цагааны хайлшаар хийсэн дэгээ хэлбэрийн хаалтуудыг сонгох (дэгээг бэхэлгээний хувьд ≥50 мм-ийн гүнд дээвэр дээр суулгасан);

Газар дээр суурилуулсан цахилгаан станцууд (хатуу хөрс) : Нүүрстөрөгчийн ган овоолгын төрлийн хаалт (гадасны диаметр ≥150мм, гүн ≥1.2м) сонгох;

Газар дээр суурилуулсан цахилгаан станцууд (Зөөлөн хөрсний суурь) : Нүүрстөрөгчийн ган бетон суурийн хаалт (тогтвортой байдлыг нэмэгдүүлэхийн тулд суурийн хэмжээ ≥600мм×600мм×800мм) сонгоно.

Бүтцийн бүрэлдэхүүн хэсгүүд : Хаалтны дам нуруу ба диагональ бэхэлгээний холболтын боолтыг шалгах (сул, эргэлтийн хүчийг ≥30N·m-д барих ёстой), хянах хаалтны дамжуулагч араа (элэгдэлд орох; зургаан сар тутамд нэг удаа тосолгооны тос түрхэх);

Зэврэлтээс хамгаалах давхарга : Нүүрстөрөгчийн ган хаалтанд цайрдсан давхаргыг шалгах (хальсалт, зэв байгаа эсэх; зэвэрсэн толбыг зэврэлтээс хамгаалах будгаар цаг тухайд нь засах); хөнгөн цагаан хайлшны бэхэлгээний хувьд аноджуулсан давхаргыг шалгана (борооны ус нэвчихээс сэргийлж зураас);

Суурийн хэсгүүд : Газрын хаалтанд овоолго хазайсан эсэхийг шалгана уу (налалтын өнцөг ≤1°); дээврийн хаалтанд эсрэг жинг шилжүүлсэн эсэхийг шалгана уу (салхины өсөлтөд хүргэдэг тогтворжуулагч хангалтгүйгээс зайлсхийхийн тулд).

Борооны улирал эхлэхээс өмнө : Хаалтны ёроолд хуримтлагдсан усыг цэвэрлэ (удаан хугацаанд усанд дүрэхээс үүссэн суурийн зэврэлтээс зайлсхийхийн тулд), дээврийн хаалт ба ус үл нэвтрэх давхаргын хоорондох бэхэлгээг шалгах (ус гоожиж байгаа эсэх; ус нэвтэрдэггүй цавуугаар цаг тухайд нь засах);

Цастай улирлын өмнө : Хаалтны диагональ бэхэлгээг бэхжүүлэх (цас даах чадварыг нэмэгдүүлэх), хянах хаалтны салхинд тэсвэртэй горимыг дибаг хийх (салхины хурд ≥18м/с үед автоматаар дахин тохируулах);

Хар салхи/шороон шуурганы өмнө : Бүх холбох боолтыг шалгана (стандарт эргүүлэх моментоор дахин чангалж), хаалтны эргэн тойронд байгаа хог хаягдлыг зайлуулна (хог хаягдлыг модуль руу цохихгүйн тулд).

Сул боолт : Тэдгээрийг эргүүлэх эрэг чангалах түлхүүрээр (хөнгөн цагааны хайлшаар хийсэн бэхэлгээний боолтны эргэлтийн момент: 25-30Н·м; нүүрстөрөгчийн ган бэхэлгээний боолтны хувьд: 30-35Н·м) эргүүлэх хүчийг чангална. Хэрэв боолт маш их суларсан бол солих (ижил үзүүлэлттэй зэвэрдэггүй ган боолтыг сонгох);

Гэмтсэн зэврэлтээс хамгаалах давхарга : Нүүрстөрөгчийн ган хаалтанд зэвний толбыг металл гадаргуу ил гарах хүртэл зүлгэж, дараа нь эпокси цайраар баялаг праймер + өнгөлгөө (зузаан ≥80μm) түрхэнэ;

Системийн алдааг хянах : Гарын авлагын горимд нэн даруй шилжинэ (модулиуд нь тааламжгүй өнцгөөс зайлсхийхийн тулд), дамжуулагч системийг засахын тулд үйлдвэрлэгчтэй холбоо барина уу (моторыг өөрөө задалж болохгүй).
